4.3煤氣總管控制說明

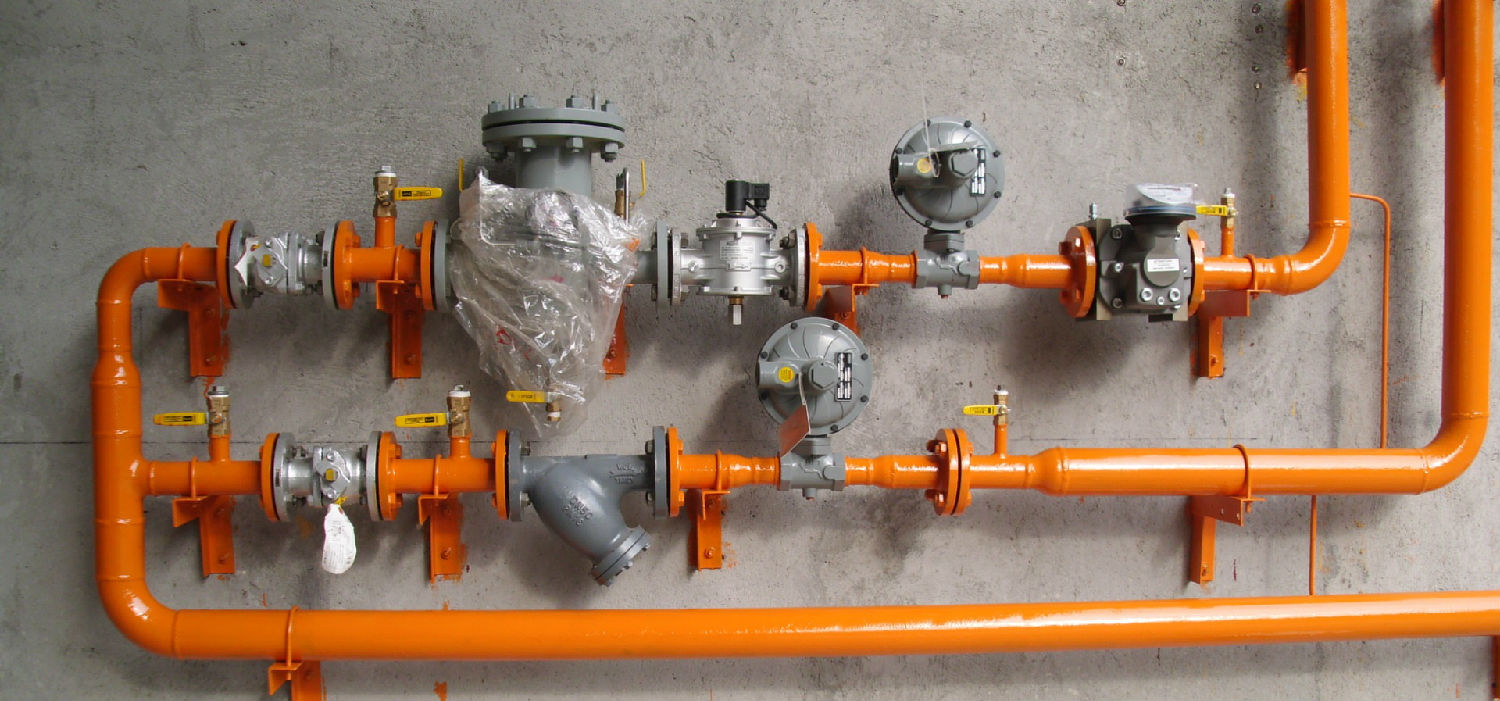

4.3.1煤氣總管切斷閥

煤氣總管切斷閥主要作用是用于煤氣系統壓力低于工藝下限值的時候自動安全保護和檢修時候煤氣切斷功能。

鼠標左鍵點擊煤氣總管切斷閥示意圖圖標，彈出煤氣總管切斷閥子畫面對話框，調節畫面對話框主要包含以下信息：打開和關閉煤氣總管切斷閥按鈕。

煤氣總管壓力值在持續2秒低于工藝下限值(報警設定值)以及其他安全保護條件下，自動啟動安全保護切斷煤氣總管，在需要設備檢修等時候必須通過操作人員點擊“關閉”按鈕關閉煤氣總管切斷閥，需要打開總管切斷閥時候，操作人員在相應操作權下，鼠標左鍵點擊“打開”按鈕。

煤氣總管切斷閥打開到位的時候，示意圖圖標背景顏色變成綠色；煤氣總管切斷閥關閉到位的時候，示意圖圖標變成紅色，在打開或關閉的過程中示意圖圖標背景顏色為黃色。煤氣總管切斷閥在手動控制方式下運行。

需要注意的是，打開煤氣總管切斷閥只能在相應操作權限下的操作人員打開。

4.3.2爐壓調節閥控制說明

爐壓調節閥主要作用是控制爐膛壓力在一個相對穩定的值范圍內。

爐壓調節閥主要包含自動和手動兩種控制方式。在自動控制方式下運行，爐壓調節閥根據調節畫面爐膛壓力設定值和爐膛壓力檢測值形成閉環控制回路，自動調節給定閥位驅動信號。在手動控制方式下，爐壓調節閥閥位驅動信號由操作人員手動輸入。在燃燒系統中共有兩個爐壓調節閥，即空氣側排煙總管調節閥和煤氣側排煙總管調節閥。

注意：爐膛壓力設定值只有在自動控制方式下參與控制，爐壓調節閥閥位手動驅動信號只有在手動控制方式下參與控制。在任何控制方式下，爐膛壓力指示值和爐壓調節閥閥位實際值均指示現場實際壓力或閥位，不可以操作?？刂普驹趩油瓿珊笞詣又脿t壓調節閥為手動控制方式，自動給定閥位手動驅動信號為5%，自動給定爐膛壓力設定值為一個工藝要求典型值，操作人員可以根據實際情況切換控制方式和調整設定值及閥位給定值。

4.3.3燃燒控制說明

燃燒系統主要包含五個控制段，每個控制段系統相對獨立，因此以一加熱段為例述說燃燒系統的控制，其余段類同。

在一加熱段包含一個溫度檢測熱電偶（設置于爐膛上方），檢測一加熱段爐膛實際溫度，一個煤氣流量調節閥，一個空氣流量調節閥，一個煤氣流量檢測儀，一個空氣流量檢測儀。

一加熱段包含三個調節畫面，分別是煤氣調節閥畫面、空氣調節閥畫面、參數設置調節畫面。鼠標左鍵點擊煤氣調節閥示意圖圖標，煤氣調節閥控制調節畫面，該調節畫面主要包含以下信息：煤氣控制方式選擇按鈕，煤氣調節閥自動控制方式下流量設定值SP；煤氣實際流量值PV;煤氣調節閥手動控制方式下閥位驅動給定值MV；煤氣調節閥實際閥位VV；調節控制畫面，該調節畫面主要包含以下信息：空氣控制方式選擇按鈕，空氣調節閥自動控制方式下流量設定值SP；空氣實際流量值PV;空氣調節閥手動控制方式下閥位驅動給定值MV；空氣調節閥實際閥位VV；鼠標左鍵點擊一加熱段名稱，彈出該區域參數設置調節畫面，主要包含以下信息：實際控制參考溫度選擇按鈕、實際溫度一、實際溫度二、區域空燃比設定值、區域爐膛溫度設定值等信息。一加熱段主畫面還包含以下信息：實際溫度檢測一、煤氣實際流量、空氣實際流量、煤氣調節閥實際閥位、空氣調節閥實際閥位等信息。

注意：爐膛設定溫度和實際檢測溫度只有在煤氣和空氣都工作在串級方式下才參與控制，切換到其它控制方式下不保留前次設定值；閥位手動設定閥位驅動信號只有在手動控制方式下參與控制，切換到其它控制方式下不保留前次設定值；在任何控制方式下爐膛溫度檢測、空氣實際流量、煤氣實際流量、實際空燃比均是現場實際值或?qū)嶋H計算值，不可以操作。

4.3.4換向系統控制說明

4.3.4.1換向系統概述

換向系統主要包含以下設備和監測點：空氣換向閥，煤氣換向閥，煤氣切斷閥，氮?dú)獯祾唛y，空氣側排煙東側和西側排煙溫度檢測，煤氣側排煙東側和西側排煙溫度檢測，以及煤氣總管壓力檢測，鼓風機引風機。

4.3.4.2換向系統控制方式說明

換向系統控制方式分為手動和自動控制方式，在手動控制方式下，換向系統所包含的設備需要操作人員手動點擊來控制換向或打開關閉。同時換向系統又包含兩種控制模式，分別是定溫?fù)Q向模式和定時換向模式。

4.3.4.3換向系統控制畫面

點擊畫面中任意一個換向閥示意圖，彈出換向控制系統控制對話框，在換向控制系統控制畫面中主要包含五段換向的手動打開和關閉按鈕，以及五段的再次換向剩余時間，每段換向控制包含六個基本按鈕，意義為：煤氣切斷：主要功能是在手動模式下手動關閉該段切斷閥； 煤氣打開：主要功能是在手動模式下手動打開該段切斷閥。（注意一點，在手動模式下打開切斷閥，必須滿足相關的安全連鎖條件）；吹掃打開：用于在手動模式下手動打開氮?dú)獯祾唛y。（安全連鎖條件符合要求，并且該段煤氣切斷閥處于關閉狀態，即煤氣切斷閥關反饋信號已經返回）；吹掃關閉：用于在手動模式下手動關閉氮?dú)獯祾?；東側燃燒：主要功能是在手動模式下，手動換向到東側燃燒，前提條件是氮?dú)獯祾咴烨岸胫畠?nèi)已經打開，且吹掃時間大于等于最小要求時間。在自動控制方式下，用于人工干預燃燒系統到東側加熱；西側燃燒：功能類似“東側燃燒”按鈕。

4.3.4.4 換向系統控制畫面按鈕及顏色的意義

手動換向按鈕前面的方框，綠色代表當前換向控制方式為手動，灰色代表當前換向控制方式為自動。

手動換向按鈕，作用是鼠標左鍵點擊該按鈕，改變換向系統為手動控制方式。

自動換向按鈕前面的方框，綠色代表當前換向控制方式為自動，灰色代表當前控制方式為手動。

自動換向按鈕，作用是鼠標左鍵點擊該按鈕，改變換向系統為自動控制方式

定時換向前面的方框，綠色代表當前換向模式為定時模式，灰色代表當前換向模式為定時模式

定時換向按鈕，作用是鼠標左鍵點擊該按鈕，改變換向系統為定時模式控制

定時換向按鈕后面的IO輸入域，用于在自動控制方式定時模式下，定時換向時間的設定。

定溫?fù)Q向按鈕前面的方框，綠色代表當前換向控制模式為定溫?fù)Q向模式，灰色代表當前換向控制模式為定時換向模式。

定溫?fù)Q向按鈕，用于鼠標左鍵點擊改變當前換向模式為定溫?fù)Q向模式。

定溫?fù)Q向按鈕后面的IO輸入域，用于在自動控制方式定溫模式下，定溫?fù)Q向溫度設定。

吹氮時間：用于在換向之前氮?dú)獯祾邥r間的設定

注意：定溫設定溫度和定時設定時間，同時也作用于排煙調節閥控制中，所以在正常燃燒時候，這兩個參數都要正確設定。

4.3.4.5 動作說明

4.3.4.5.1在手動控制方式下，操作人員根據以下步驟進行換向，比如原來在東側燃燒，點擊煤氣切斷按鈕－>吹掃打開－>吹掃關閉－>西側燃燒－>煤氣打開。期間吹掃時間不能小于最小要求時間，吹掃關閉后，必須在20s之類換向結束，點擊煤氣打開。

4.3.4.5.2在自動控制方式下：a定時模式，當換向系統在一側燃燒的時間到達定時設定時間，換向系統開始換向到另一側燃燒，期間路過排煙側排煙溫度超過強制換向溫度，換向系統也換向。B,定溫模式下，當當前排煙溫度大于等于設定溫度時刻，換向系統動作。

4.3.4.6換向閥和切斷閥示意圖意義

4.3.4.6.1換向閥

換向閥示意圖中有文字描述當前該換向閥在哪一次燃燒，另一側排煙，有以下指示文字，東側，西側，東西，西東，異常。東側的文字意義是在東側燃燒，西側的文字意義是在西側燃燒，東西的文字意義代表該換向閥正在由東往西換向過程中，西東的文字意義代表該換向閥正在由西往東換向過程中，異常的文字意義代表該換向閥不在東側不在西側時間超過十秒

4.3.4.6.2切斷閥和吹掃閥

切斷閥和吹掃閥的顏色分為三種，黃色，紅色，綠色，分別代表意義如下：黃色代表該閥在開到關或者是關到開的過程中，綠色代表該閥已經打開，紅色代表該閥關閉。

4.3.5空氣總管控制

空氣總管調節閥的主要作用是調節進氣管理開度，以達到空氣總管一個穩定的壓力。

4.3.5.1空氣總管控制方式

空氣總管調節閥控制方式分為手動和自動，在手動模式下由操作人員輸入閥門開度大小來控制，在自動方式下，由操作人員輸入一個空氣總管壓力，系統根據采樣回來的壓力值進行閉環自動控制調節。

4.3.5.2空氣總管示意圖意義

在主畫面中包含一個該調節閥的示意圖，示意圖上方代表該調節閥實際反饋閥位，下放文字描述該調節閥當前控制方式。

4.3.5.3空氣總管調節閥控制畫面

鼠標左鍵點擊空氣總管調節閥示意圖圖標，彈出空氣總管調節閥控制畫面，主要包含以下信息：控制方式選擇，設定壓力值，實際壓力值，手動輸入閥位，實際閥位。在任何控制方式下，實際壓力和實際閥位均不能操作改變。

4.3.6排煙調節閥控制說明

排煙調節閥主要作用是調節該調節閥所在管路排煙溫度在一個正常范圍之內。

4.3.6.1排煙調節閥控制方式

排煙調節閥控制方式分為手動和自動，在每個排煙調節閥的右下方標明該調節閥當前處于手動還是自動控制方式。在手動控制方式下，排煙調節閥開度大小由操作人員手動輸入閥門開度，自動控制方式下，排煙調節閥是根據當前在東側還是西側選擇排煙溫度，然后再根據排煙實際溫度和換向系統設定的定時時間和定溫溫度來自動調節。

4.3.6.2排煙調節閥示意圖意義

在主畫面上都有每個排煙調節閥對應的示意圖，在示意圖左側數字代表該排煙調節閥實際閥位，在示意圖右下方代表該調節閥當前的控制方式。

4.3.6.3排煙調節閥控制畫面

鼠標左鍵點擊排煙調節閥，彈出該調節閥的控制畫面，畫面中包含該調節閥控制方式選擇按鈕，和手動閥位控制輸入以及實際閥位值。
