LSP12切斷閥

產品分類：換向閥

LSP12切斷閥系列由單作用氣缸驅動，結構簡單、運動件少。盤閥板與密封圈采用硬接觸、軟密封、無相對磨擦。所以，該閥具有密封可靠、動作時間短、無泄漏、工作壽命長等優點。

訂購熱線：0510-88818999

跟此產品相關的產品

: LSP23N型三通快速換向閥

: LSP23V型三通快速換向閥

: LSP23A型三通快速換向閥

產品詳情

產品展示 /PRODUCT EXHIBITION

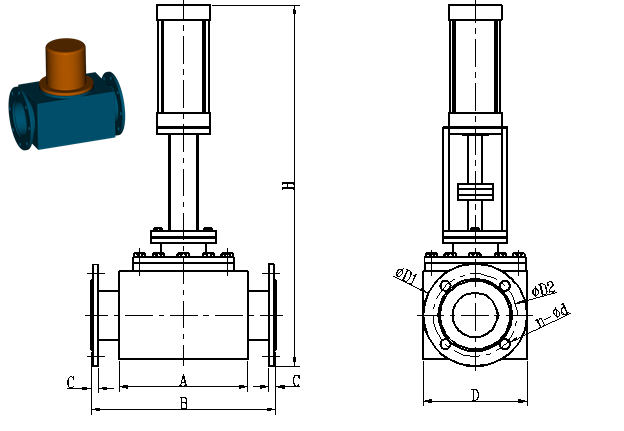

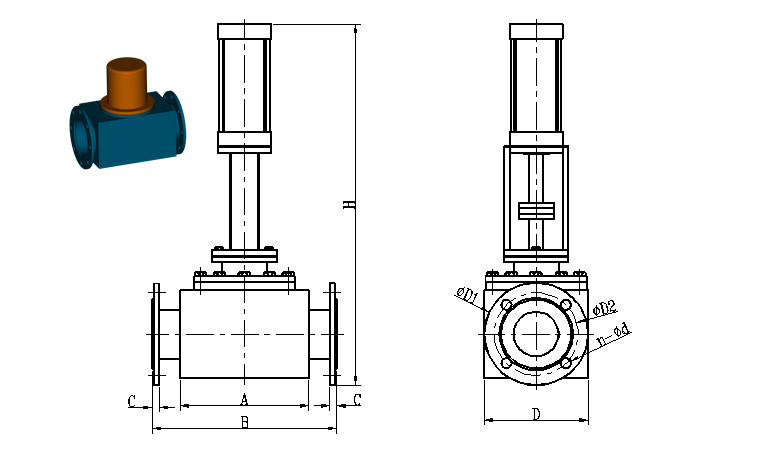

LSP12h型切斷閥

LSP12切斷閥

規格	A	B	C	D	H	D1	D2	n	d
DN80	230	329	12	186	680	185	150	4	18
DN100	230	329	12	186	720	205	170	4	18
DN150	310	380	12	222	830	260	225	8	18
DN200	450	554	18	330	970	315	280	8	18
DN250	538	650	18	375	1060	370	335	12	18
DN300	628	740	18	440	1150	435	395	12	23

注：安裝時請注意按閥體上標明的介質流動方向安裝，特殊規格、要求訂貨時請注明。

閥門流量系數C值

規格DN(mm)	80	100	150	200	250	300
流量系數C	900	1200	1800	2300	3500	3900

概述

LSP12切斷閥系列由單作用氣缸驅動，結構簡單、運動件少。盤閥板與密封圈采用硬接觸、軟密封、無相對磨擦。所以，該閥具有密封可靠、動作時間短、無泄漏、工作壽命長等優點。驅動氣缸是單作用式（即彈簧復位式），電磁閥得電，氣源壓縮彈簧閥門打開，電磁閥失電，彈簧復位閥門快速關閉，可作為安全切斷閥用。獨特的高進、低出結構設計，在關閉狀態時，有效利用流通介質壓力壓緊閥板。

執行標準

LS系列盤式快速換向閥、切斷閥 Q/320211AUK01-2011。

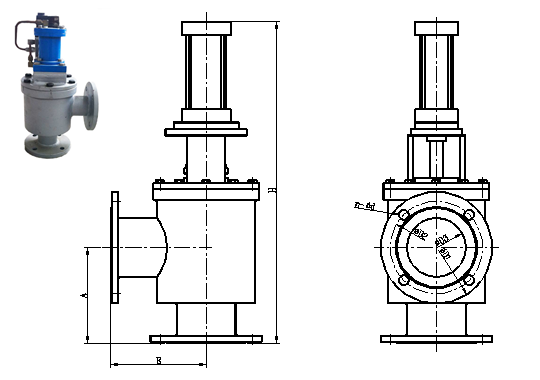

LSP12J型切斷閥

規格	A	B	H	D1	D2	D3	n	d
DN80	159	159	600	185	150	89	4	18
DN100	176	176	600	205	170	108	4	18
DN150	225	225	650	260	225	159	8	18
DN200	271	271	815	315	280	219	8	18

注：安裝時請注意按閥體上標明的介質流動方向安裝，特殊規格、要求訂貨時請注明。

閥門流量系數C值

規格DN(mm)	80	100	150	200
流量系數C	900	1200	1800	2300

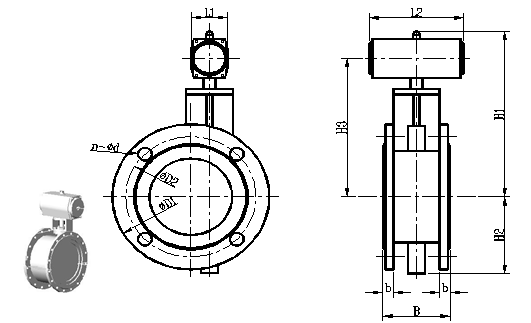

LSP12R型切斷閥

規格	L1	L2	H1	H2	H3	B	b	D1	D2	n	d
DN200	130	288	450	185	265	200	22	315	280	8	18
DN250	130	288	470	200	385	200	22	370	335	12	18
DN300	130	288	500	220	415	200	22	435	395	12	23
DN350	130	288	530	250	445	250	22	485	445	12	23
DN400	160	366	590	270	480	280	22	535	495	16	23
DN450	160	366	620	300	510	300	24	590	550	16	23
DN500	160	366	650	330	540	350	24	640	600	16	23
DN600	200	460	770	380	620	380	24	755	705	20	25

注：此閥特適用于熱臟發生爐煤氣，安裝時請注意按閥體上標明的介質流動方向安裝，特殊規格、要求訂貨時請注明。

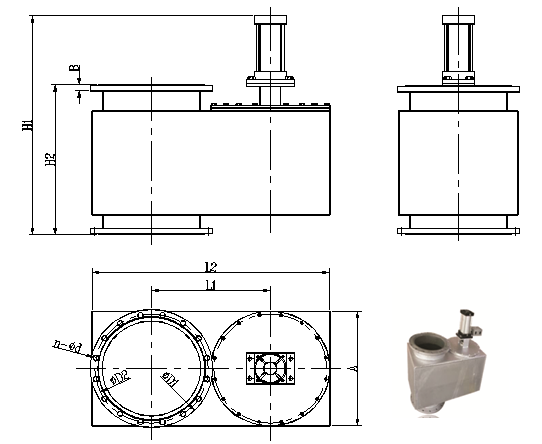

LSP12I型切斷閥

規格	L1	L2	H1	H2	A	B	D1	D2	n	d
DN200	650	335	820	500	300	22	315	280	8	18
DN250	745	380	940	550	360	22	370	335	12	18
DN300	870	450	1050	600	410	22	435	395	12	23
DN350	965	495	1150	640	460	22	485	445	12	23
DN400	1040	520	1250	680	520	22	535	495	16	23

閥門流量系數KV值

規格DN(mm)	200	250	300	350	400
流量系數KV	2300	3500	3900	5500	7400

安裝須知

1、LSP12系列閥門安裝接管時介質流向必須與閥門流向標志一致。

2、閥門安裝時氣缸必須處于垂直狀態。

3、閥門安裝時周圍需留出足夠的操作空間。

4、法蘭連接尺寸標準：GB9119-2000、PN0.6MPa、RF系列。

注意事項

1、輸送介質所含的塵土及硬質細粒不大于100mg/m3；

2、當輸送介質含腐蝕性氣體時，訂貨時需特別注明。

3、驅動氣缸的壓縮空氣應經氣動三大件處理后接入，正常工作壓力處于0.4－0.6MPa之間。

4、當環境溫度低于4℃時，應對壓縮空氣干燥處理或使用不含水氮氣。

5、油霧器內不得缺潤滑油（長江以南地區30#機械油，長江以北地區15#機械油）。

維護保養

保養項目	閥桿	油霧器	位置開關	閥桿密封圈	閥板密封圈	閥體內腔
保養內容	涂潤滑油	加油	檢查、緊固	檢查、更換	檢查、更換	清灰
保養周期	一周	一周	一月	二月	二月	六月

電控接線圖

換向閥、快切閥設備主要應用企業：

寶鋼、沙鋼、濟鋼、首鋼、三鋼、天鋼、包鋼、宣鋼、新余鋼鐵、南鋼、梅鋼、錫鋼、青島鈺也、貴陽特殊鋼、新?lián)徜摗㈤L治鋼鐵公司、承德鋼鐵公司、崇利鋼鐵廠、唐山半壁店鋼廠、唐山銀豐鋼鐵公司、唐山寶新鋼鐵公司、津西鋼鐵公司、遵化鋼鐵公司、江蘇鐵本鋼鐵公司、石家莊鹿泉鋼廠、鄭州增奇新鋼鐵公司、無錫西姆萊斯鋼管有限公司、無錫宏達重型鍛件廠、濮陽耐火材料廠、蕪湖鑄管有限公司(蕪湖鋼鐵廠)；

酒鋼集團蘭泰公司榆中鋼鐵廠、大連金牛股份有限公司中型材廠、邯鄲縱橫鋼鐵有限公司、寧夏恒力集團有限公司、常州中興建材廠(中天鋼鐵)；浙江衢州元立金屬制品有限公司、江陰蝙蝠金屬制品有限公司、西寧特殊鋼股份有限公司（棒材）、唐山安泰鋼鐵有限公司、江陰華西熱帶廠、北方重工集團特鋼公司、漢中鋼鐵有限公司熱軋帶鋼、江蘇長強鋼鐵有限公司、無錫新三洲鋼業有限公司、無錫帆勇液壓管有限公司、襄汾縣新金山特鋼有限公司；

無錫斯貝歇爾鋼管有限公司、酒鋼集團翼鋼責任有限公司、河北吉泰特鋼集團有限公司、大冶華鑫鋼業有限公司、上海九天鋼鐵有限公司、唐山泰豐中板有限公司、福建三金鋼鐵有限公司、無錫華麗特種鋼管有限公司、陜西略陽鋼鐵有限責任公司、撫順佳業機械制造有限公司、沈陽市長城工業電爐廠、貴陽特殊鋼有限責任公司、山東日照鋼鐵有限公司、華菱漣鋼、新冶特鋼有限公司無縫管廠、無錫金聲鍛造有限公司等。

換向閥、快切閥設備主要選用單位：

中冶賽迪工業爐有限公司；中冶東方工程技術有限公司；中冶華天南京工業爐有限公司；中冶南方（武漢）威仕工業爐有限公司；中冶東方工程技術有限公司秦皇島研究設計院；中冶東方工程技術有限公司包頭貝瑞工業爐分公司、寶鋼設計院；北京科技大學；北京金信合達能源科技有限公司；鞍鋼設計院，首鋼設計院；黑龍江省冶金設計規劃院；北京賽恩立特工程技術有限公司；天津賽洋工業爐有限公司等、鄭州中能科技發展有限公司、天津市洪瑞節能設備有限公司。

【如需詳細了解LSP12切斷閥的產品信息或技術信息，可掃下二維碼：技術工程師—徐工】
