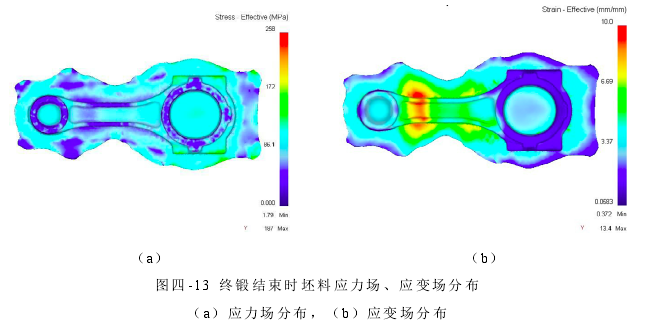

終鍛結束時坯料的應力場分布如圖4-13  (a)所示。從圖中可以看出，在整個坯料上，應力場分布較為均勻，應力值較大的區域在大頭部邊緣的尖角處，符合金屬塑性流動規律。終鍛結束時坯料的應變場分步如圖4-13  (b)所示。從圖中可以看出，在終鍛時，工字筋部發生了充分的塑性變形，該區域的應變值較大。
